Insight Dashboard · Architecture Evolution

IKB · 26.08.10 · 01 / 26

ARCHITECTURE EVOLUTION · DASHBOARD PLATFORM

从"一个接口扛所有"
到数据驱动的可视化平台

Insight Dashboard项目架构升级分享 · 从传统系统到可定制化平台

EIZ Engineering · 2026

→ swipe / arrow keys

OVERVIEW · 目录

02 / 26

ROADMAP · OVERVIEW

六个章节，三十分钟

01

现状痛点

传统模式的性能瓶颈与架构问题

02

目标原则

按需加载 · 数据源无关 · 配置驱动

03

核心架构

Provider 架构与配置模型

04

关键改进

抽象 · 按需 · 配置 · 多数据源

05

效果对比

开发效率 · 代码结构 · 对标业界

06

演进路线

缓存 · 实时推送 · 客户自定义

现状 · ARCHITECTURE

03 / 26

CHAPTER 01 · 传统模式

一个接口返回所有数据

前端请求一个接口，后端一次性查完所有数据，拼成巨大 JSON 返回。

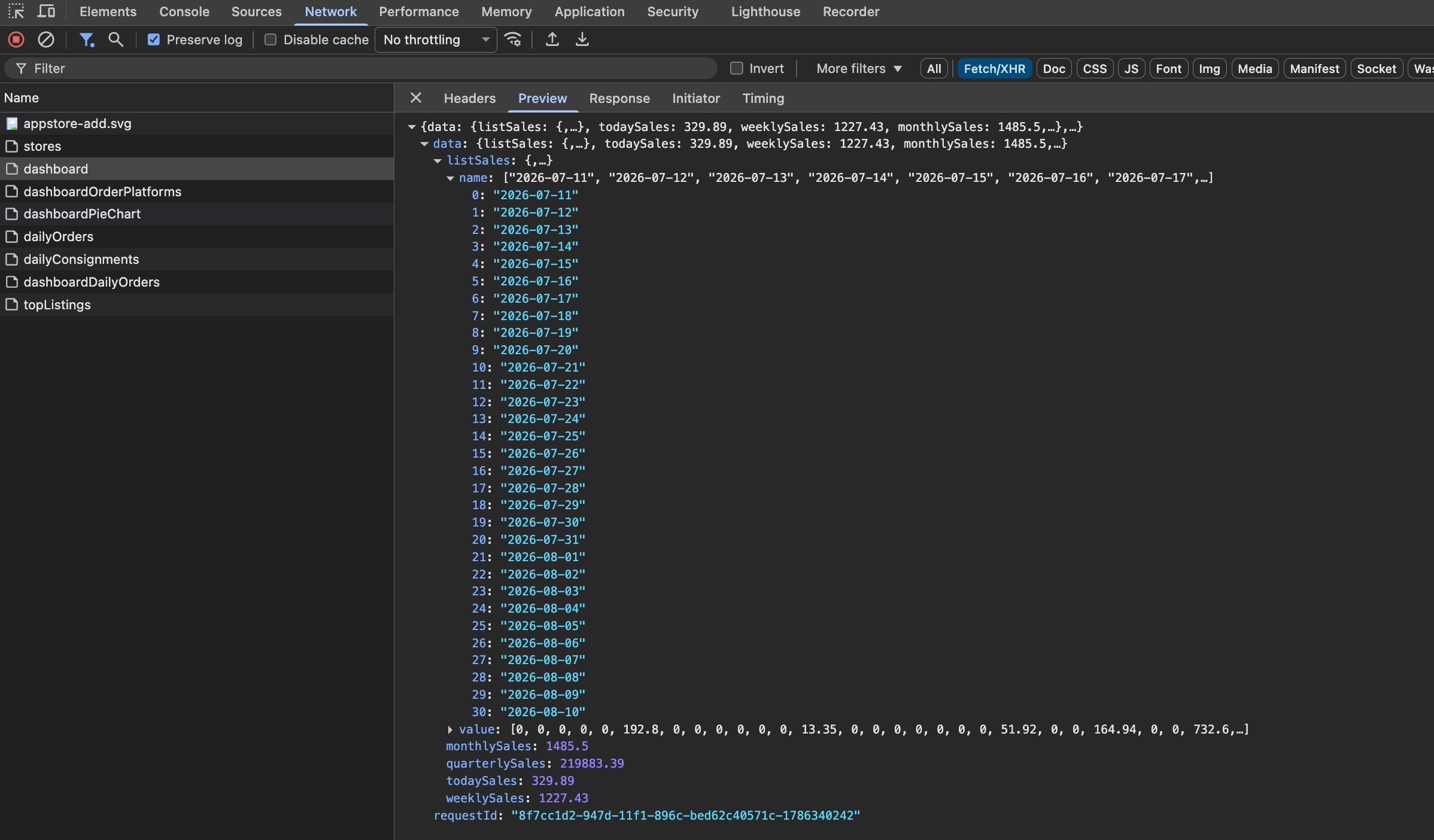

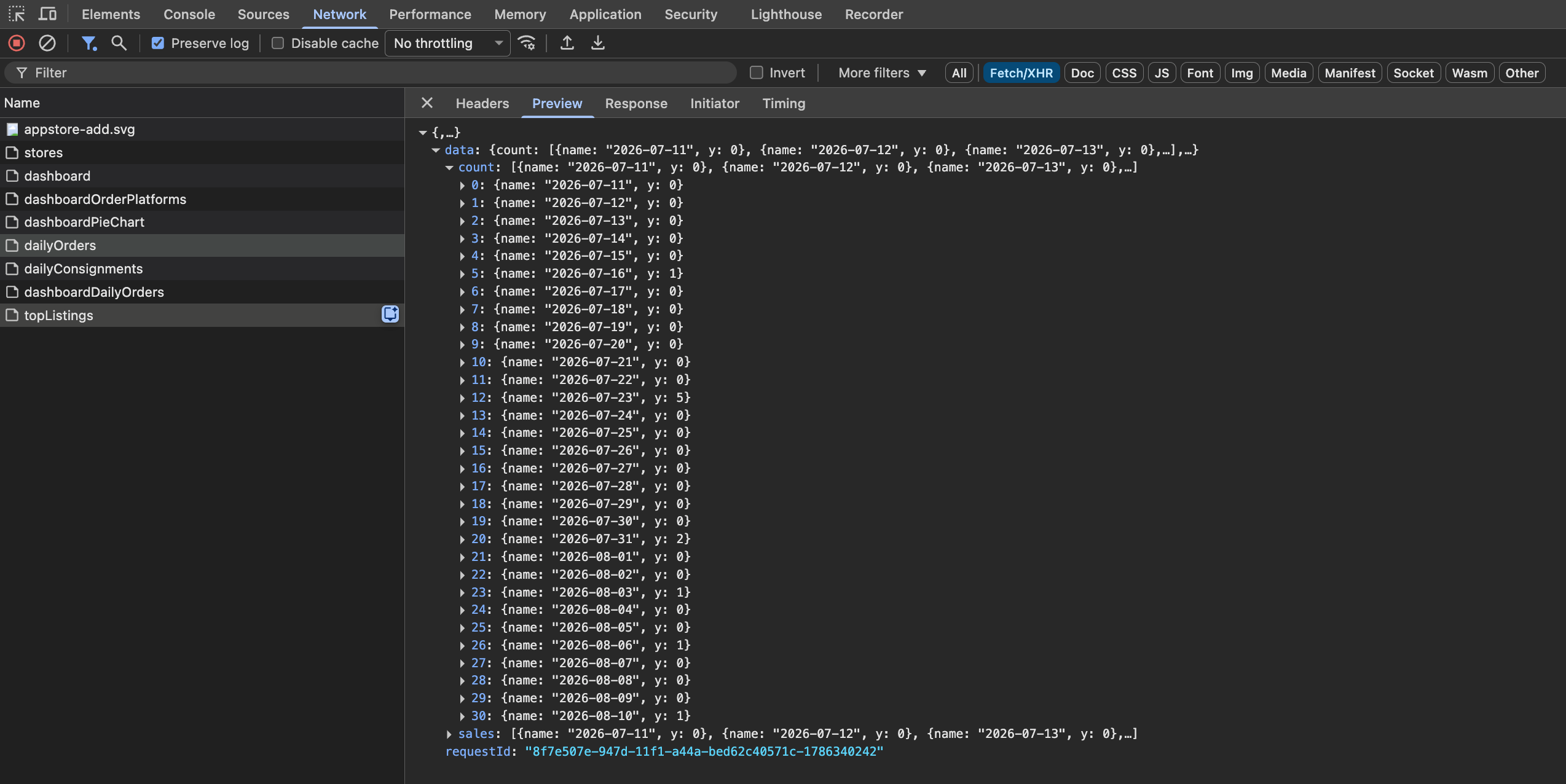

lofko /v2/storefront/getNotificationAndDashboard

痛点 · PAIN POINTS

04 / 26

LOFKO · 性能瓶颈

每次打开页面
都是一次全表扫描

01 / CACHE

无缓存机制

同一数据 10 秒内被查 100 次

02 / PAYLOAD

全量返回

只需订单汇总，但返回所有模块

03 / SCAN

大表扫描

查询时间随数据量线性上升

04 / PRESSURE

数据库压力

MySQL CPU 经常飙高

Datadog APM: GET /v3/storefront/overview 耗时 1.07s

痛点 · CODE STRUCTURE

05 / 26

加一个图表，
改动大，还有局限性

意大利面架构（Spaghetti Architecture）——模块之间没有清晰边界，业务逻辑、SQL 查询、数据拼装散落在多个文件里，互相硬编码依赖，改一处牵一串，像纠缠在一起的面条。

routes/web.php

Route::get('/dashboard/overview', DashboardController@index);

DashboardController.php 500+ 行

public function index() {

$orders = DB::select('SELECT ...'); // 100+ 行 SQL

$shipments = DB::select('SELECT ...');

$warehouse = DB::select('SELECT ...');

// ... 拼装所有数据返回

}

DashboardService.php

// SQL 写死在 Service 里，无法复用

public function getOrderSummary() → DB::select('...');

routes → controller → service → DB::select 改一处牵一串

痛点 · CUSTOMIZATION

06 / 26

LOFKO · FLEXIBILITY GAP

所有人都看同一套

Before

无法自定义

客户 A 只关心订单 → 无法隐藏其他模块

客户 B 想看 30 天 → 全局固定 7 天

客户 C 想加图表 → 需开发介入发版

After

配置驱动

Widget 配置化 → 可按需展示/隐藏

参数白名单 → 时间范围可配置

Provider 抽象 → 新增图表不改旧代码

目标 · OUR GOAL

07 / 26

INDUSTRY BENCHMARK

参照业界标杆
设计我们的目标

按需加载

Widget 级别按需请求，不再一次查完

数据源无关

前端只消费 columns + rows

配置驱动

Dashboard 结构数据库配置，不硬编码

可自定义

每个客户看到自己想看的

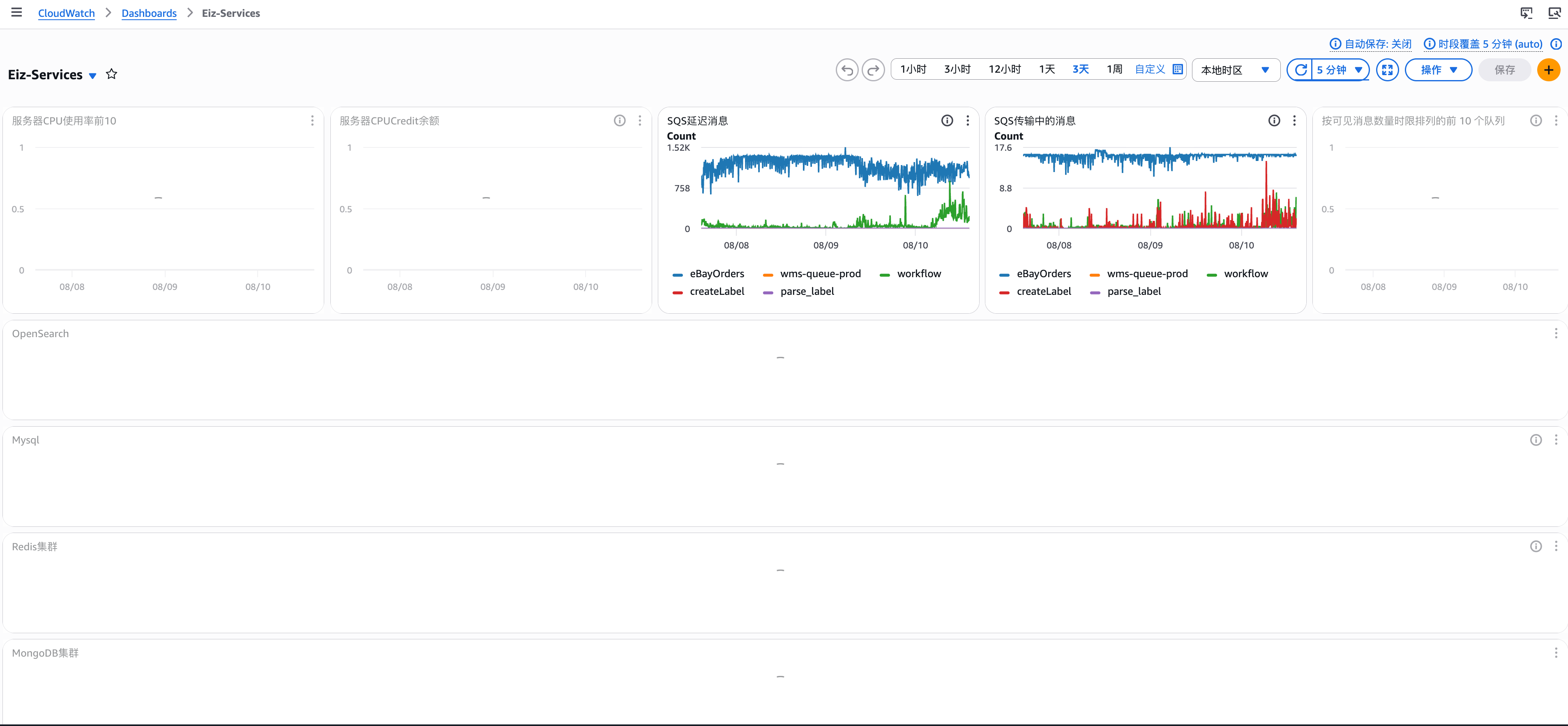

CloudWatch · Dashboard

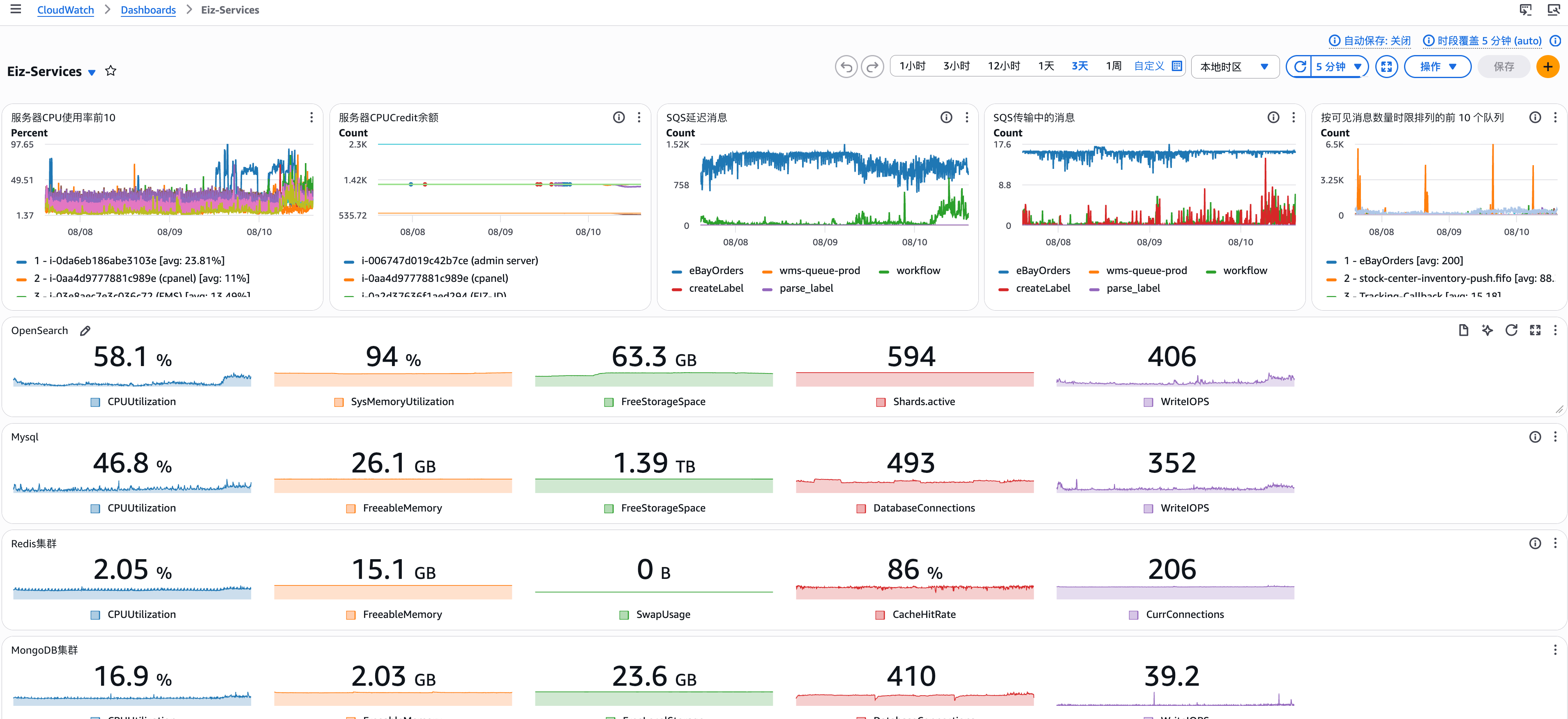

CloudWatch · Service Map

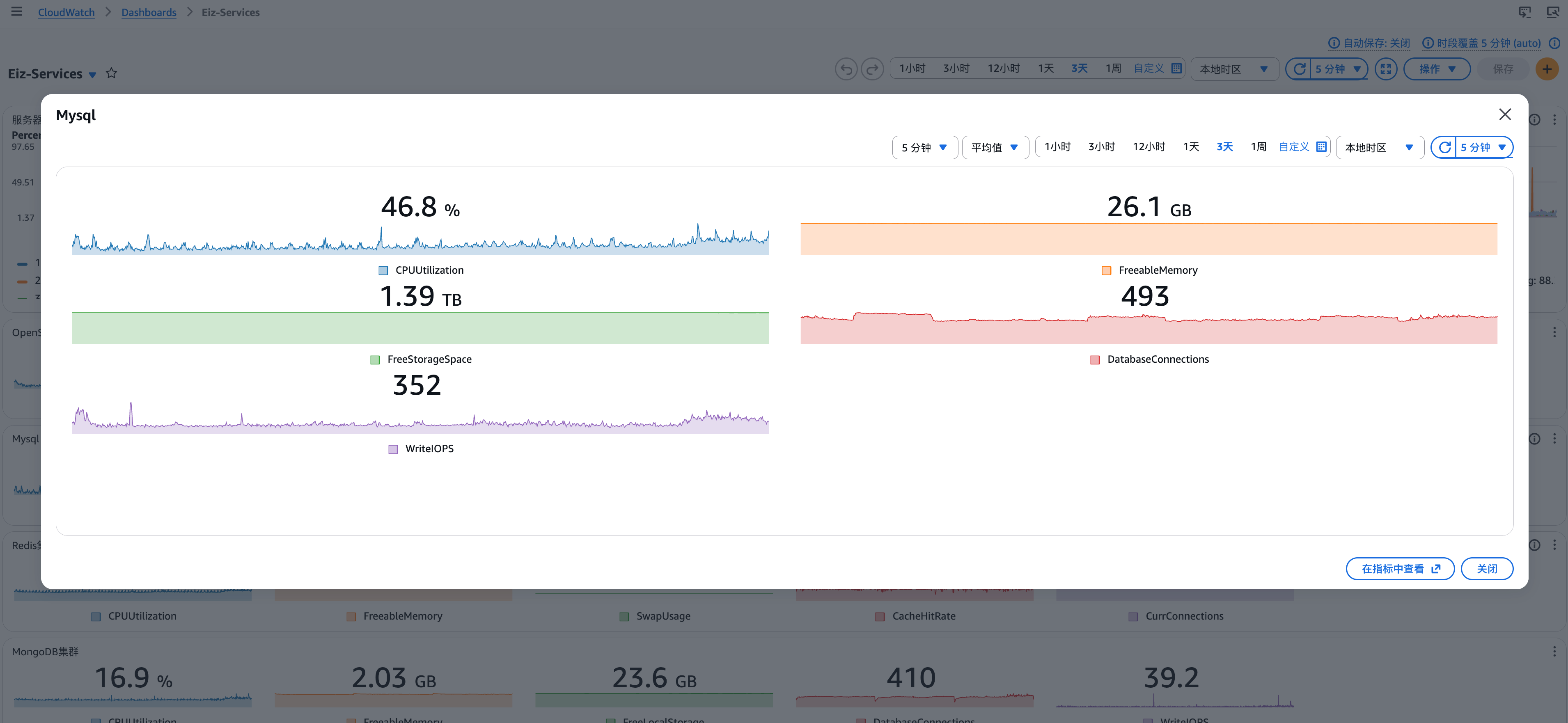

CloudWatch · Logs

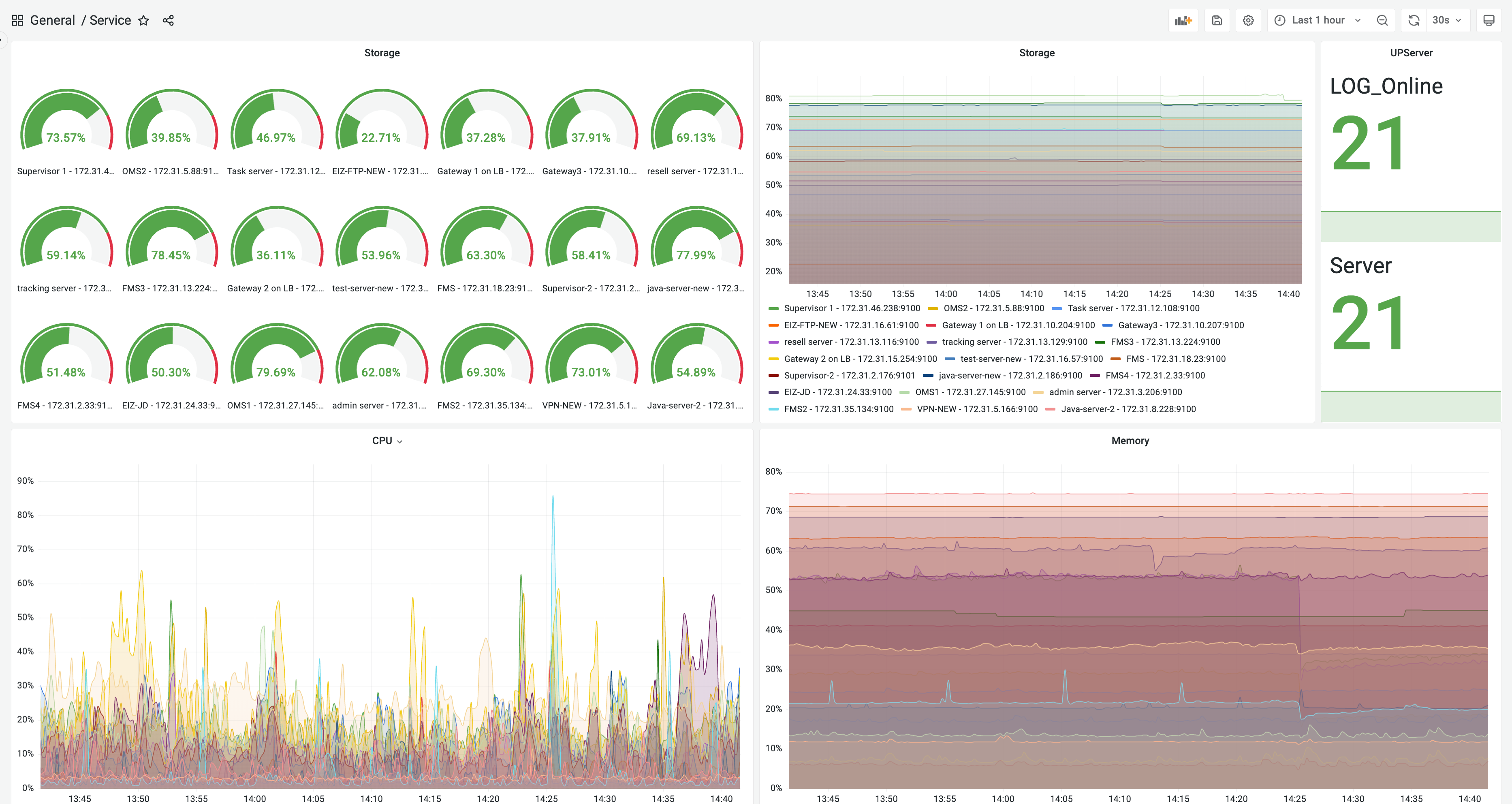

Grafana · Dashboard

原则 · DESIGN PRINCIPLES

08 / 26

CORE PRINCIPLES · 设计原则

三条设计原则

01

数据源抽象

不管底层是 MySQL、OpenSearch 还是 MongoDB，前端永远消费 columns + rows。Provider 接口统一，数据源切换对前端零感知。

02

按需加载

页面结构和数据分开请求。用户看到哪个图表，才查哪个图表的数据。首屏只加载页面结构，毫秒级返回。

03

配置驱动

Dashboard 结构通过数据库配置，不硬编码。新增图表不需要改代码，插两条配置即可上线。

架构 · ARCHITECTURE

09 / 26

CHAPTER 03 · 核心架构

New
架构全景

Provider 屏蔽数据源差异，前端只消费统一结构。

前端 Vue/React Nginx → PHP-FPM PostgreSQL 配置

架构 · CONFIG MODEL

10 / 26

CONFIG-DRIVEN

Dashboard
= 配置，
不是代码

01

Dashboard → Section → Widget

页面结构完全由数据库配置驱动

02

Widget.result_key → DashboardResult

组件通过 result_key 关联数据结果定义

03

provider_key → Provider.execute()

Result 通过 provider_key 找到代码中的 Provider

架构 · PROVIDER CATALOG

11 / 26

DASHBOARDPROVIDER · INTERFACE

Provider
数据源的统一入口

OPENSEARCH

订单 3 + 发货 4

MYSQL

退货 1 + 库存 5

MONGODB

物流 3

UNIFIED

{ type, columns, rows }

MySQL · ReturnsDashboardRepository.php

SELECT

$dateCase AS date,

$tagCase AS tag_name,

COUNT(*) AS return_job_total

FROM return_jobs

WHERE account_id IN (...)

AND created_at BETWEEN $startUtc AND $endUtc

GROUP BY date, tag_name

OpenSearch · OrdersDashboardRepository.php

{ "query": { "bool": { "filter": [

{ "term": { "account_id": 3331 }},

{ "terms": { "orderStatus": ["completed", ...] }},

{ "range": { "createdAt": { "gte": "..." }}},

]}}, "aggs": { "by_day": { ... } }}

MongoDB · TrackingDeliveryMedianRepository.php

[ { "$match": {

"account_id": { "$in": [...] },

"trackingCode": 6,

"created_at": { "$gte": ..., "$lt": ... }

}}, { "$group": { "_id": "$account_id", ... }} ]

架构 · ON-DEMAND

12 / 26

LOADING STRATEGY

用户看到什么，才查什么

Before

一次性查完

页面加载 → 查完所有数据 → 返回巨大 JSON

总耗时 = 最慢查询 × 1.5

After

按需加载

页面加载 → 只返回结构（毫秒级）

滚动到区域 → 才请求 Provider 数据

首屏 = 页面结构查询时间

改进 · KEY IMPROVEMENTS

13 / 26

CHAPTER 04 · 关键改进

我们做了什么

01 / ABSTRACT

数据源抽象

Provider 接口统一，底层对前端透明

02 / LAZY

按需加载

页面结构与数据分离，Widget 级别按需请求

03 / CONFIG

配置驱动

Dashboard / Section / Widget 全部数据库配置

04 / MULTI

多数据源

同一页面混合 MySQL、OpenSearch、MongoDB

改进 · ENGINEERING

14 / 26

INFRASTRUCTURE · CAPABILITY

工程化能力补齐

CHAIN

请求链路

Middleware → Controller

TRACE

可观测性

Datadog / SkyWalking

DOCKER

容器化

K8s Kustomize 三环境

DEPLOY

一键部署

make deploy ENV=prod

TEST

测试覆盖

PHPUnit 全链路

RESPONSE

统一响应

{ code, requestId, data }

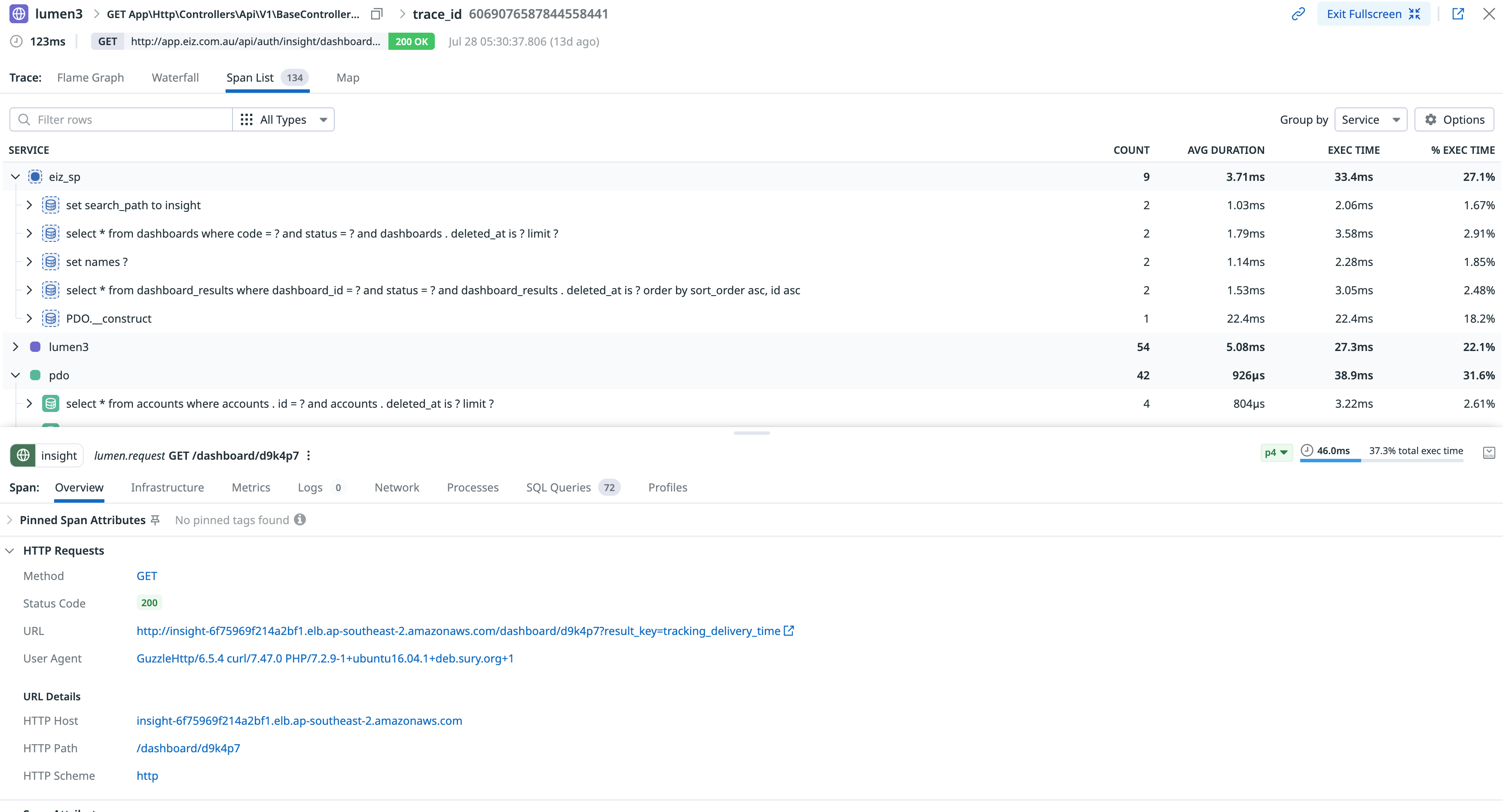

Datadog APM: GET /dashboard/{code} 全链路追踪

对比 · DEV EFFICIENCY

15 / 26

CHAPTER 05 · 效果对比

新增一个图表
要多久？

Before

2-3 天

Controller 加查询逻辑

SQL 写死，和现有代码耦合

测试覆盖整个接口

改 4-5 个文件，风险高

After

0.5 天

新建 Provider 类

在 Registry 注册

数据库插 2 条配置

加 1 个文件 + 2 条配置

对比 · CODE STRUCTURE

16 / 26

ARCHITECTURE · BEFORE vs AFTER

从意大利面到乐高积木

Before · 意大利面

📁 app/

📁 Http/Controllers/

📄 DashboardController.php ← 500+ 行

📄 AuthController.php

📄 OrderController.php

📁 Models/

📄 Dashboard.php

📁 Services/

📄 DashboardService.php ← SQL 写死

📁 routes/

📄 web.php ← 路由耦合

SQL 写死无分层改一处牵一串

After · 乐高积木

📁 app/Dashboard/

📁 Controllers/

📄 DashboardController.php

📁 Providers/

📄 OrdersSummaryProvider.php

📄 ShipmentsSummaryProvider.php

📄 WarehouseStockProvider.php

📄 ...16 个独立 Provider

📁 Repositories/

📄 MySQL/ · OpenSearch/ · Mongo/

📁 Services/

📄 DashboardResultService.php

📁 Registries/

📄 ProviderRegistry.php

独立互不影响清晰分层加 1 个文件即可

成果 · CURRENT RESULTS

17 / 26

CHAPTER 05 · 阶段成果

当前阶段成果

3种数据源

16个 Provider

5大业务领域

4种 Widget 类型

路线图 · ROADMAP

18 / 26

接下来 —
演进路线图

— 从已完成到未来愿景

路线图 · FOUR PHASES

19 / 26

ROADMAP · EVOLUTION

四阶段演进路线图

Phase 1 已完成

16P

数据源抽象 · Provider 架构
按需加载 · 配置驱动
容器化 · 测试覆盖

2 Phase 2 近期

4

缓存层接入
前端懒加载
更多 Widget · 批量接口

3 Phase 3 中期

5

WebSocket 实时推送
数据变更刷新 · 多租户隔离
告警规则 · 历史对比

4 Phase 4 远期

5

客户自定义 Dashboard
拖拽式管理后台 · 租户配置
AI 辅助 · 自然语言查询

← 当前位置未来愿景 →

Phase 2 · NEAR TERM

20 / 26

PHASE 2 · 近期优化

让页面更快

01 / CACHE

缓存层接入

refresh_policy 已就位，接入 Redis

02 / LAZY

前端懒加载

Intersection Observer 按需触发

03 / WIDGET

批量接口

一次请求多个 Result

CACHE

LAZY LOAD

WIDGETS

BATCH

Phase 3 · REALTIME

21 / 26

PHASE 3 · 中期能力

数据变了
页面自动更新

01数据源变更（binlog / 索引 / 计算）

02后端感知并处理

03WebSocket + Redis Pub/Sub 推送

04前端 Diff 更新，无全量重渲染

Phase 4 · CUSTOMER

22 / 26

PHASE 4 · 远期愿景

每个客户
看到自己想看的

拖拽式编辑

Widget 自由拖拽排列，所见即所得

租户隔离

每个客户独立配置，数据互不可见

权限体系

角色控制可见模块和数据范围

AI 辅助

自然语言查询，智能推荐图表

Dashboard Builder 保存预览

组件库

📊 柱状图

📈 折线图

🔢 KPI 卡片

📋 数据表格

订单汇总

发货趋势

库存状态

+ 拖入新组件

客户 A

订单 + 发货

客户 B

库存 + 物流

客户 C

全量 + 自定义

对标 · BENCHMARK

23 / 26

INDUSTRY COMPARISON

对标业界：我们走到了哪一步？

能力

CloudWatch

Grafana

传统

当前

数据源抽象

✓

✗

✓

按需加载

✓

✗

✓

配置驱动

✓

✗

✓

多数据源混合

✓

✗

✓

实时推送

✓

✗

P3

缓存机制

✓

✗

P2

客户自定义

✓

✗

P4

CORE CAPABILITIES SHIPPED 4 项核心能力已对标 CloudWatch / Grafana

总结 · MANIFESTO

24 / 26

TRANSFORMATION · 总结

从意大利面
到乐高积木

25 / 26

CLOSING

MANIFESTO

数据驱动，
配置先行

Data-Driven, Config-First. 每一次架构决策都服务于可扩展性与可维护性。

EIZ Engineering · Insight Team

26.08.10

TAKEAWAYS

03 RULES

01

架构解耦

Provider 屏蔽数据源差异，前端只消费统一结构。

02

按需高效

页面结构与数据分离，Widget 级别按需请求。

03

未来可期

实时推送、客户自定义、AI 辅助——路线清晰，节奏可控。

→ 完 · END OF PRESENTATION

Q&A · Insight Dashboard

26 / 26

Q&A

感谢聆听 · 欢迎提问
